项目简介：

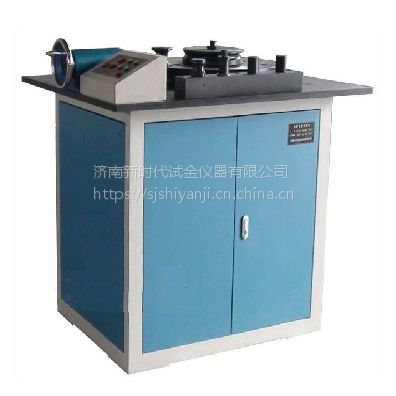

钢管弯曲试验机是对钢管材料进行冷弯试验和平面反面弯曲试验的一种工艺设备。其主要参数符合钢管弯曲中有关规定。此设备为钢厂和质检单位检验钢管的弯曲性能和反弯性能的理想设备。

此钢管弯曲试验机具有结构紧凑、操作简单、承载能力大、运行平稳、噪声低，且弯曲角度显示直观，***、维修方便等优点。

二、方案描述：

本试验机的工作原理：采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经逻辑电路控制，使制动电机断电停止转动。为了***操作人员和设备的安全，该设备还配有可靠的限位机构，当电气控制部分发生失控或误操作时可及时使设备停止运转。

三、技术指标：

弯曲直径  ： φ50mm

正向弯曲角度 ：0～180°内任意设定

工作盘转速 ：     ≤20°/S

电动机功率 ：      3.5kW

机器外形（mm）：1660×1170×1070

机器重量 ：          1500Kg

四、结构简介：

弯曲试验机由以下部分组成：

主机架；

驱动部分：电机和减速机；

工作台部分：工作盘和压紧装置；

电气测量、控制和显示部分；

附件部分：工作轴、弯心套等。

不锈钢管检验标准：

2 不锈钢管的长度按供需双方在订单合同或协议规定执行，允差为 0-20mm。

3 不锈钢管的弯曲度≤1.5mm/m

4 不锈钢圆管的不圆度≤外径允差的 75%

5 不锈钢的化学成份符合国标 GB/T12770-1991

6 不锈钢的力学性能指标符合国标 GB/T12770-1991

7 不锈钢的交货状态为退火状态。

不锈钢圆管弯曲后的抗裂性。

8 不锈钢圆管在弯曲后，弯位不允许裂纹。

 不锈钢圆管在常温下，做冷弯试验，以检查钢管的抗裂性。

弯曲角度为 90，弯曲半径以产品的弯曲半径为标准，焊缝位于弯曲方向的内侧面。

弯曲完工后，观察焊缝是否开裂。
